Matrix K FW/Matrix K USB-详细特性:

Matrix K FW是CME最新的火线音频接口，最高支持24bit/192kHz。在你看到本文的时候，Matrix K FW应该还没有上市，目前我拿到的是头一批的样品。

别看Matrix K FW是一款火线音频接口，但它的定位还是入门级的用户。另外CME还有一款新产品Matrix K USB与Matrix K FW完全一样，只不过使用USB 2.0传输。

外观：

Matrix K FW外观和Matrix X话放几乎一样，二者在外观的设计上显然是同出一辙。四方的铝壳，主要旋钮和接口在前面板，后面板还有一些辅助的接口。外壳上方印有内部电路图，多少能体现出一些专业性。

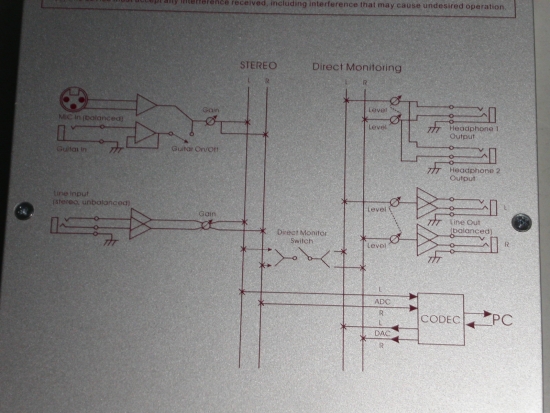

 Matrix K FW外壳上方的电路图

前面板：

 前面板，点击放大

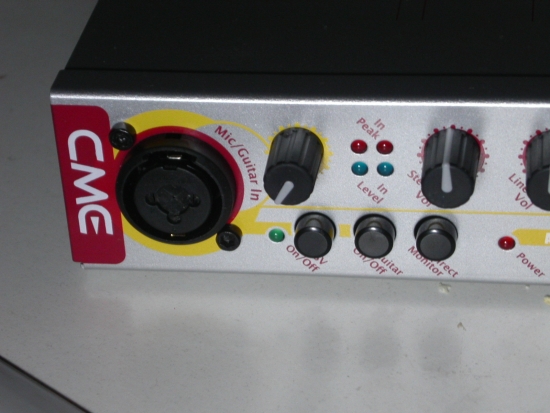

 Matrix K FW前面板左侧

最左侧是一个混合接口，可连接吉他、贝司、话筒。通过按钮可选择是否打开48V幻相供电，是否提供吉他高阻输入，通过接口右侧的旋钮可调节增益。可以说该有的全有了。

注意到在Matrix K FW前面板还有左右两个通道的显示灯，绿色表示有信号，红色表示过载。虽然不是一个多段的电平显示灯，但至少我们可以从这里直观的看到是否过载，对初学者还是很有用的。

 Matrix K FW前面板右侧

前面板右侧是三个旋钮，分别调节立体声输入接口的增益（接口在后面）、线性输出的音量（接口在后面）、耳机输出的音量（接口就在右边）。这些常用调节都有独立的旋钮来调节，还是很方便的。

后面板：

 后面板，点击放大

 Matrix K FW后面板左侧

最左侧是电源接口和一个很大的开关，旁边是Matrix K FW的主输出接口，两个平衡大三芯接口，用于连接音箱。

 Matrix K FW后面板右侧

右侧还有两个接口，均为立体声小三芯接口，一个是线性输入接口，比如你可以连接CD机、iPod MP3等等。另外一个是耳机输出，这个输出的信号和前面板的大三芯耳机输出接口是一样的。

虽然前后面板各有一个输入接口，但你同时只能使用其中之一，因为Matrix K FW是一个两进两出的音频接口，同时只能两条音频通道。

可以看到Matrix K FW只有一个火线接口，而几乎所有火线音频接口都是同时配备两个火线接口的，因为火线允许串接，在Mac OS X系统上你可以串接无数火线音频接口捆绑为一个音频接口使用，但看来Matrix K FW要做串接的话只能放到队尾了。

另外Matrix K FW并没有提供MIDI接口，还是挺遗憾的。

使用：

Matrix K FW的安装很顺利，安装完后有一个小图标一直驻留在系统栏里。

 一直驻留在系统栏里的小图标

双击小图标就打开Matrix K FW的控制界面了，如下图：

 控制界面

这个界面显然没有经过很精心的设计，还是沿用了驱动开发的原始界面。既然这个卡是给入门的朋友设计的，就应该有一个中文化的界面，简单易懂的界面，但现在的界面初学者看了绝对要晕，而且连最基本的输入/输出电平表都看不到。希望CME在Matrix K FW上市前能下工夫做出一个漂亮的控制界面。

 最高支持192kHz

ASIO与Core Audio性能：

在Windows下，Cubase SX 3显示的最低ASIO延迟为5.782ms，稍微有一点点高，能在5ms以内是最理想的。

 在Matrix K FW里选择最小缓冲

 Windows下Cubase SX 3显示的最低ASIO延迟

在Mac OS X下，Live 5.2显示的最低Core Audio延迟为2.36ms，对比其它火线音频接口也略长。

 Mac OS X下Live 5.2显示的最低Core Audio延迟

音质：

非常遗憾，我这里没有合适的线（一头小三芯，另一头两个大三芯）去做回路测试，我试着用转接头做测试，结果一塌糊涂——转接头还是靠不住的啊。

拆拆拆：

恩，Matrix K FW很好拆，三颗螺丝搞定。

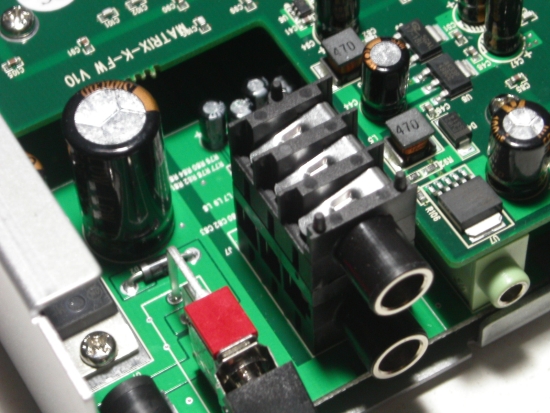

 Matrix K FW内部

 常见的Suncap品牌的电容

 TSB41AB2芯片，火线双端口控制器

 台湾制造

Matrix K FW内部做工整齐，都是一些常见的芯片，可以说用料是中规中矩。

总结：

优点：

• 体积小巧、轻便
• 前面板有常用调节旋钮
• 大三芯、小三芯耳机接口都有
• 可连接民用MP3、CD机、吉他、贝司、合成器、话筒
• 支持最高24bit/192kHz精度

缺点：

• 只有一个火线接口
• 无MIDI接口
• 两进两出接口略少了些
• 软件控制界面未做进一步设计
